Расчет усиления ригеля дополнительным армированием

Расчет усиления ригеля дополнительным армированием

Расчет усиления ригеля дополнительным армированиемНесущая способность ригеля (M=222.93 кНм) и максимальный изгибающий момент в ригеле от действия полной расчетной нагрузки (M1 = 473.34 кНм) которые были определены в статье (Расчет усиления железобетонных балок перекрытия)

Требуемый коэффициент усиления: k = M1/M = 473.34/222.93 = 2.123

Выполняем расчет усиления ригеля дополнительным армированием

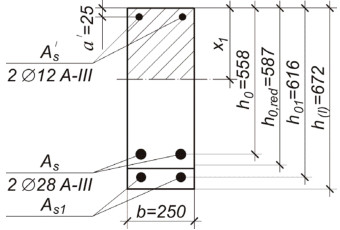

Расчетное сечение ригеля, усиленного дополнительной арматурой

Рис. 1 Расчетное сечение ригеля, усиленного дополнительной арматурой

Рабочая высота усиленного сечения:

h0,red = (h0 + h01)/2 = (558 + 616)/2 = 587 мм

где,         h01 = h + 0.5ds1 = 600 + 32/2 = 616 мм

Определяем коэффициент αm:

Определяем коэффициент αm

Проверяем условие αm ≤ αR:

αm = 0,531 > αR = ξR * (1-0.5ξR) = 0.526 * (1-0.5*0.526) = 0.387

Условие не выполняется; следовательно, использование подращивания сечения не позволяет увеличить в достаточной мере прочность балки в пролете.

Определяем максимально возможную в нашем случае площадь сечения дополнительной арматуры. Для этого принимаем значение αmαR = 0.387

По табл. 1 находим коэффициент ζ = 0.738

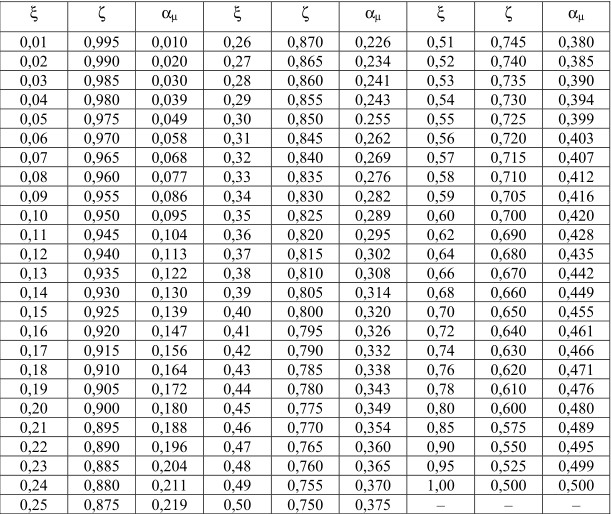

Расчетные вспомогательные коэффициенты изгибаемых элементов прямоугольного сечения

Табл. 1 Расчетные вспомогательные коэффициенты изгибаемых элементов прямоугольного сечения

Вычисляем требуемую площадь сечения суммарной арматуры (существующей плюс дополнительной):

Вычисляем требуемую площадь сечения

1. Усиление выполняем из арматуры класса А400 (Rs1 = 350 МПа). Выделим требуемую площадь сечения дополнительной арматуры:Требуемая площадь дополнительной арматуры

где m1 = 0.75 — коэффициент, учитывающий повреждения существующей продольной арматуры при подварке дополнительной.

m = 0.85 — коэффициент условий работы предварительно напряженной дополнительной арматуры.

Используем арматуру максимально возможного диаметра для данного класса 2Ø 40А400 (As1,f = 2513 мм2 < As1 = 2539.1 мм2).

2. Усиление выполняем из арматуры класса A600 (Rs1 = 520 МПа)

Требуемая площадь дополнительной арматуры

Используем 2Ø36A600 (As1,f = 2036 мм2 > As1 = 1709.0 мм2)

Определяем фактическую несущую способность усиленного ригеля:

  • при усилении 2Ø40 А400.

Высота сжатой зоны усиленного сечения:

Высота сжатой зоны усиленного сечения

Рабочая высота сечения

Фактический изгибающий момент, воспринимаемый усиленным сечением ригеля:

Фактический изгибающий момент

Перегрузка составит:

Перегрузка составит

  • при использовании 2Ø36 A600.

Высота сжатой зоны усиленного сечения

Фактический изгибающий момент, воспринимаемый усиленным сечением ригеля:

Фактический изгибающий момент

Перегрузка составит:

Перегрузка составит

  • Увеличиваем количество арматуры усиления, используя арматуру максимально возможного диаметра для данного класса 2Ø40 А600 (As1,f = 2513 мм2 ) и вновь определяем фактическую несущую способность усиленного ригеля.

Высота сжатой зоны усиленного сечения

Фактический изгибающий момент, воспринимаемый усиленным сечением ригеля:

Фактический изгибающий момент

Перегрузка составит:

Перегрузка составит

Более целесообразно использовать для усиления 2Ø40 А600. Однако для последующей эксплуатации перекрытия после усиления ригеля дополнительным армированием необходимо уменьшить величину новой временной нагрузки.

Работы по усилению ригеля дополнительным армированием выполняются в следующей последовательности:

  • максимально разгружается перекрытие в зоне усиления ригеля;
  • удаляется защитный слой, обнажается и очищается от коррозии рабочая продольная арматура усиливаемой балки на высоту не менее 0,5 диаметра у опор и на участках в местах приварки соединительных деталей (участки вскрытия выполняются с шагом 500…800 мм);
  • выполняется насечка глубиной 5…10 мм на нижней бетонной грани ригеля;
  • привариваются соединительные элементы (коротыши или стальные пластины, сечение которых назначается в зависимости от диаметра рабочей арматуры и толщины защитного слоя бетона) к продольной арматуре балки;
  • вывешивается в проектное положение (строго горизонтально) с помощью временных подвесок арматура усиления;
  • приваривается стержень усиления к соединительному элементу сначала одним концом, а после нагрева током высокой частоты до требуемой температуры (около 150 ºC) – другим;
  • выполняются остальные сварные соединения арматуры усиления с соединительными элементами в пролете ригеля;
  • омоноличивается (с требуемой толщиной защитного слоя бетона) арматура усиления.
