Изополя моментовРасчет многоэтажных зданий административно-общественного назначения в программном комплексе ПК «Мономах-САПР».

Несущая система здания

В качестве основной несущей системы здания принят монолитный железобетонный остов, состоящий из несущих стен, колонн  и перекрытий, жестко сопряженных между собой и образующих единую пространственную конструкцию. Здание имеет 4 ядра жесткости, выполненных с помощью стен толщиной 200 мм вокруг лестничных клеток и лифтов.

Принят бетон класса В30, W4, F100.

Пространственная жесткость каркаса многоэтажного здания, устойчивость обеспечивается жестким соединением стен и колонн с фундаментной плитой, жесткостью самих стен и колонн, жесткостью дисков перекрытий здания жестко сопряженных со стенами и колоннами.

Толщина перекрытий принята 250 мм.

Несущие стены остова приняты толщиной 200 мм.

Колонны приняты трех типов: квадратного сечения  □400х400 , □500х500, прямоугольного []400х500 мм, []500х600мм  и круглого сечения диаметром 700 мм.

Фундамент плитный, толщиной 700 мм. Бетон класса B30, W8, F100. Защитный слой арматуры – 40 мм. Глубина заложения фундаментной плиты – 3,55 м.

Лифтовые шахты приняты монолитные железобетонные по индивидуальному проекту.

Лестницы запроектированы монолитными, ж/бетонными.

Арматурная сталь принята проектом согласно главе 5.2 СП 52-101-2003 «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» для классов А400 (А-III) (сталь марки 25Г2С, ГОСТ 5781-82* «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия»), А240 (А-I)

Толщина защитного слоя бетона для рабочей арматуры не менее 25 мм. Для обеспечения толщины защитного слоя необходима установка соответствующих фиксаторов, обеспечивающих проектное положение арматуры.

Расчет многоэтажных зданий начинаем со сбора нагрузок и определения их действий на конструкции, далее моделируем расчетную схему в ПК «Мономах-САПР», выборка результатов, подбор армирования, анализ результатов.

Основные климатические показатели района строительства.

Основные климатические показатели района строительства.

План типового этажа

План типового этажа

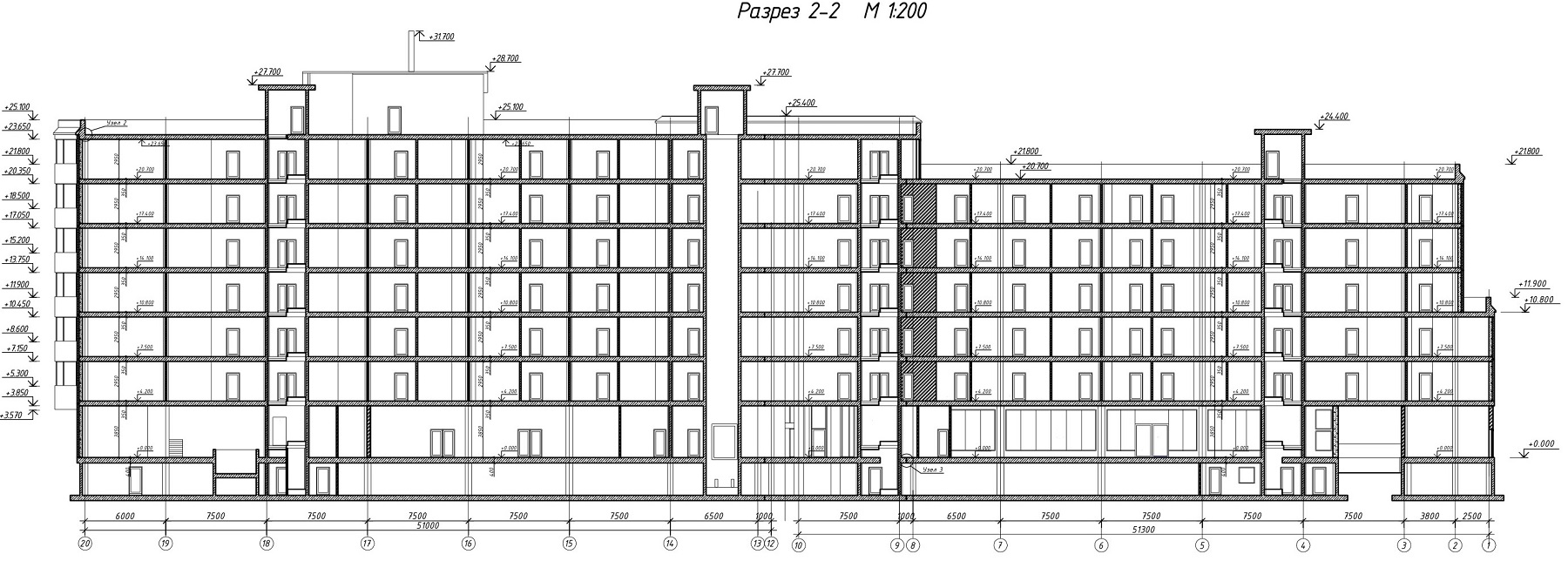

Разрез 2-2

Разрез 2-2

Пояснительная записка

Армирование

Армирование монолитной колонны многоэтажного дома

Армирование монолитной колонны многоэтажного дома

Армирование монолитного фундамента многоэтажного дома

Армирование монолитного фундамента многоэтажного дома
