Анкерные болтыАнкерные болты по способу установки подразделяются на устанавливаемые до бетонирования фундаментов и устанавливаемые на готовые фундаменты или другие конструктивные элементы в просверленные или готовые «колодцы».

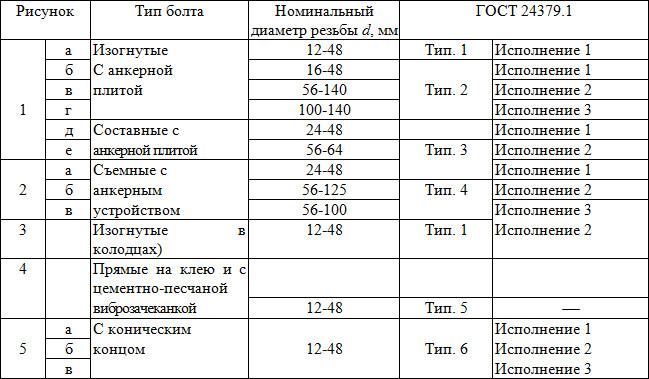

Классификация анкерных болтов

Классификация анкерных болтов

Изогнутые анкерные болты Анкерные болты с анкерной плитой Анкерные болты с анкерной плитой
Анкерные болты с анкерной плитой Составные с анкерной плитой Составные с анкерной плитой
Рис. 1. Болты, устанавливаемые в фундаменты до бетонирования

а — изогнутые; б, в, г — с анкерной плитой; д, е — составные с анкерной плитой

Болты съемные, устанавливаемые после бетонирования фундаментов в специальные анкерные устройства, заранее предусмотренные в теле фундамента, приведены на рис. 2

Болты съемные, устанавливаемые после бетонирования фундаментов Болты съемные, устанавливаемые после бетонирования фундаментов Болты съемные, устанавливаемые после бетонирования фундаментов
Рис. 2. Болты съемные, устанавливаемые после бетонирования фундаментов

а — с плоской анкерной плитой (М12‑М48); б — с литой анкерной плитой (М56‑М125); в — со сварной анкерной плитой (М56‑М100)

Болты изогнутые, устанавливаемые в колодцах, приведены на рис 3.

Болты, устанавливаемые в "колодцах"

Рис. 3. Болты, устанавливаемые в «колодцах», заранее предусмотренных в фундаментах

Болты прямые, устанавливаемые в просверленные скважины готовых фундаментов и закрепляемые синтетическим клеем (эпоксидным, силоксановым) или с помощью цементно-песчаной смеси методом виброзачеканки, приведены на рис. 4.

Болты прямые, устанавливаемые в просверленные скважины готовых фундаментов Болты прямые, устанавливаемые в просверленные скважины готовых фундаментов

Рис. 4. Болты прямые, устанавливаемые в просверленные скважины готовых фундаментов

а — закрепляемые синтетическим клеем (а. с. № 209305); б — закрепляемые с помощью цементно-песчаной смеси способом виброзачеканки (а. с. № 419305)

Болты распорного типа с коническим концом, устанавливаемые в просверленные скважины готовых фундаментов и закрепляемые с помощью разжимных цанг или цементно-песчаным раствором способом вибропогружения, приведены на рис. 5.

Болты, распорного типа с коническим концом Болты, распорного типа с коническим концом Болты, распорного типа с коническим концом
Рис. 5. Болты, распорного типа с коническим концом, устанавливаемые в просверленные скважины готовых фундаментов

а — закрепляемые с помощью разжимной цанги (а .с. № 539170); б, в — закрепляемые цементно-песчаным раствором способом вибропогружения (а. с. № 737573 и а. с. № 763525)

Распорные дюбели (далее дюбели), устанавливаемые в просверленные скважины строительных элементов (стены, колонны и т.п.) и закрепляемые с помощью распорных устройств, приведены на рис. 6.

Рис. 6. Дюбели распорные, устанавливаемые в просверленные скважины готовых конструкций

Рис. 6. Дюбели распорные, устанавливаемые в просверленные скважины готовых конструкций а, б — дюбель-шпильки распорные (М8-М24) (а.с. №1225936); в — дюбель-втулка, распорная (М6-М20); 1 — распорная шпилька; 2 — разжимная цанга; 3 — гайка; 4 — распорная втулка; 5 — разжимная пробка; 6 — крепежный болт

По условиям эксплуатации болты подразделяются на расчетные и конструктивные.

К расчетным относятся болты, воспринимающие нагрузки, возникающие при эксплуатации строительных конструкций или работы оборудования.

К конструктивным относятся болты, предусматриваемые для крепления строительных конструкций и оборудования, устойчивость которых против  опрокидывания или сдвига обеспечивается собственным весом конструкции или оборудования. Конструктивные болты предназначаются для рихтовки строительных конструкций и оборудования во время их монтажа и для обеспечения стабильной работы конструкций и оборудования во время эксплуатации, а также для предотвращения их случайных смещений.

Уровень динамичности устанавливается в зависимости от типа и характера оборудования.

Анкерные болты. Назначение.

  1. Болты изогнутые (см. рис. 1, а) предназначаются для крепления строительных конструкций и технологического оборудования в тех случаях, когда высота фундамента не зависит от глубины заделки болтов в бетон.
  2. Болты с анкерной плитой (см. рис. 1, б, в, г), имеющие меньшую глубину заделки по сравнению с болтами изогнутыми, рекомендуется применять в тех случаях, когда высота фундамента определяется глубиной заделки болтов в бетон.
  3. Болты составные с анкерными плитами (см. рис. 1, д, е) применяются в случаях установки оборудования методом поворота или надвижки (например, при монтаже вертикальных цилиндрических аппаратов химической промышленности). В этих случаях муфта и нижняя шпилька с анкерной плитой устанавливается в массив фундамента во время бетонирования, а верхняя шпилька ввертывается в муфту на всю длину резьбы после установки оборудования через отверстия в опорных частях.Длина ввинчивания шпильки в муфту должна быть не менее 1,6 диаметра резьбы болта.
  4. Болты изогнутые и с анкерной плитой устанавливаются до бетонирования фундаментов на специальных кондукторных устройствах, строго фиксирующих их проектное положение в процессе бетонирования.
  5. Болты съемные (см. рис. 2) рекомендуется применить главным образом для крепления тяжелого прокатного, кузнечно-прессового, электротехнического и другого оборудования, вызывающего большие динамические нагрузки, а также в тех случаях, когда болты в процессе эксплуатации оборудования подлежат возможной замене.При установке съемных болтов в массив фундамента закладывается только анкерная арматура (анкерные устройства), а шпилька устанавливается свободно в трубе после устройства фундамента.
  6. Болты изогнутые, устанавливаемые в «колодцах» готовых фундаментов (см. рис. 3) с последующим замоноличиванием колодца бетоном, рекомендуются для крепления оборудования и строительных конструкций в тех случаях, когда не могут быть установлены болты в просверленные скважины.
  7. Болты прямые на синтетических клеях (эпоксидном или силоксановом) и закрепляемые с помощью цементно-песчаной смеси способом виброзачеканки (см. рис. 4) рекомендуются для крепления строительных конструкций и технологического оборудования с уровнем асимметрии цикла r ³ 0,6 — для болтов на синтетических клеях и r ³ 0,8 — для болтов на виброзачеканке.Болты, закрепляемые с помощью эпоксидного клея, могут эксплуатироваться при расчетной температуре наружного воздуха до минус 40°С и при нагреве бетона до 50°С, болты, закрепляемые силоксановым клеем, — соответственно до минус 40°С и до 100°С.
  8. Болты распорного типа, закрепляемые с помощью разжимной цанги (см. рис. 5, а), и распорные дюбели (см. рис. 6) предназначаются для крепления строительных конструкций и оборудования, испытывающих статические и вибрационные нагрузки (r ³ 0,9).
  9. Болты с коническим концом, закрепляемые цементно-песчаным раствором способом вибропогружения (см. рис. 5, б, в), рекомендуются для крепления строительных конструкций и технологического оборудования, за исключением оборудования, вызывающего значительные динамические и ударные нагрузки (кузнечно-прессовое оборудование, прокатные клети, электродвигатели большой мощности и др.).Примечание. Болты с коническим концом исполнения 2 изготовляются высадкой, исполнения 3 — навинчиванием конической втулки.
  10. Болты, устанавливаемые в просверленные скважины готовых фундаментов, не допускается применять для крепления несущих колонн зданий, оборудованных мостовыми кранами, а также для высотных зданий и сооружений, для которых ветровая нагрузка является основной.Для крепления указанных конструкций допускается применять болты с коническим концом, устанавливаемые способом вибропогружения.При этом глубина заделки болтов должна быть не менее 20 d.При мероприятиях, обеспечивающих надежность и долговечность анкеровки (увеличенная глубина заделки, дополнительные анкерующие устройства и т.д.), допускается крепление указанных конструкций болтами других типов, устанавливаемыми в просверленные скважины готовых фундаментов, по согласованию с организацией — разработчиком этих болтов.
  11. Для крепления технологического оборудования допускается устанавливать в скважинах болты диаметром свыше 48 мм при соответствующем технико-экономическом обосновании и при наличии бурового оборудования.
  12. Распорные дюбели предназначаются для закрепления главным образом сантехнического, электротехнического и вентиляционного оборудования, а также элементов отделки, облицовки и пр.
  13. Дюбели предназначаются для конструктивного закрепления различного мелкого оборудования, а также металлоконструкций, деталей декоративной отделки и других элементов на фундаментах, стенах и других строительных конструкциях из бетона, железобетона и кирпича.
  14. Узлы крепления болтами с разжимной цангой и распорными дюбелями допускается вводить в эксплуатацию сразу после установки болтов и дюбелей.

Серия 4.402-9 вып.5  Анкерные болты. смотрите ЗДЕСЬ
